美国av毛片-99re6在线-动漫美女被艹-国产日韩欧美另类-成人黄色在线-老熟妇毛片-亚洲精品国产精-欧美aa在线-日韩av综合-66成人网-免费黄色福利-国产精品欧美日韩-人人澡人人看-国产91色-亚洲天堂一二三-国产91在线精品-黄色www视频

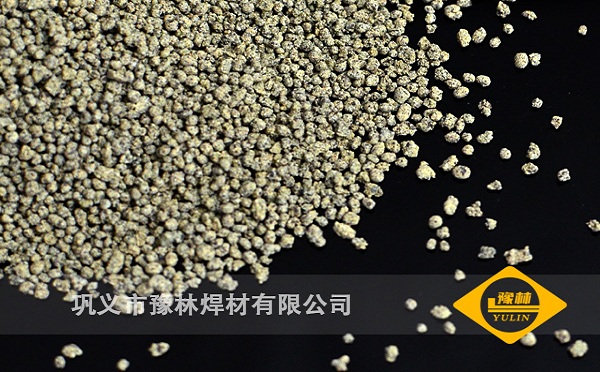

燒結(jié)焊劑的鋼結(jié)構(gòu)焊接
一、焊劑應(yīng)具有良好的冶金性能：焊劑應(yīng)配有合適的焊絲，并選擇合理的焊接工藝參數(shù)；焊縫金屬應(yīng)有適當(dāng)?shù)幕瘜W(xué)成分和良好的機械性能，有較強的抗氣孔、抗裂紋能力。
二、焊劑應(yīng)具有良好的焊接工藝性：在規(guī)定的焊接工藝參數(shù)下進行焊接，應(yīng)保證焊接時電弧燃燒穩(wěn)定，熔渣應(yīng)具有合適的熔點、粘度和表面張力。焊接面成形好，易于除渣；
三、焊劑的粒度應(yīng)符合要求：焊劑的粒度一般分為兩類，一是一般粒度的焊劑，粒度在40~8目之間；二是細粒度的焊劑，粒度在60~14目之間。顆粒細小而小于規(guī)定粒度的不能超過5%，粗顆粒細小而大于2%。
四、焊劑應(yīng)具有較低的含水量和良好的抗潮性能：出廠焊劑中水分的質(zhì)量分?jǐn)?shù)不得大于0.20%；焊劑放置24 h時，在25℃、相對濕度70%的環(huán)境條件下，吸潮系數(shù)不得大于0.15%。
五、焊劑中含有較少的機械夾雜：焊劑中的碳粒、鐵屑、原料顆粒和其他雜物等夾雜，其質(zhì)量分?jǐn)?shù)不得超過0.30%。焊劑應(yīng)具有較低的硫、磷含量：焊劑中的硫含量不應(yīng)大于0.060%，磷含量不應(yīng)大于0.080%。
